这是是一款充分运用视频压缩处理技术、网络技术、可视化技术、集中控制等先进技术，构建以IP网络为纽带，集视频拼接处理、KVM协作管理、音频处理、集中控制、光电互备等多种功能及编解码于一体的设备，具有分布式、网络化、可视化、去中心服务器等特点。
1.1. 产品功能
这是是一款充分运用视频压缩处理技术、网络技术、可视化技术、集中控制等先进技术，构建以IP网络为纽带，集视频拼接处理、KVM协作管理、音频处理、集中控制、光电互备等多种功能及编解码于一体的设备，具有分布式、网络化、可视化、去中心服务器等特点。产品运行充分考虑了视频处理中的同步性、实时性、兼容性、呼吸效应、色彩还原度等关键性能。HDMI接口最高可达到4K@60Hz输入，向下兼容，编码最高可达到4K@60Hz输入，支持一对多个输出节点进行解码，支持I/O、IR、RS232、Relay和RS485接口，为各种高清或超高清视频应用场景提供易布线、可视化控制、分权操作、中控一体的综合解决方案。
可广泛应用在会议中心、展览中心、指挥中心、交通中心、智慧中心等。
1.2. 功能特点
1. 1路HDMI输入、1路HDMI环出、1路音频输入、1路音频环出、1路网口、1路光口（双纤SFP）、1路RS232、1路RS485、1路IO/IR和1路Relay控制接口。
2. HDMI接口最高可达到4K@60Hz输入，向下兼容多种常规分辨率。
3. 支持多头显卡同步输入，支持自定义EDID功能。
4. 网络接口支持3种编码，包括主码流，次码流和次码流2，主码流最高可达到4K@60Hz。
5. 支持具备自定义码率调整，适应不同带宽环境，支持千兆网络下规模化应用。
6. 内置高性能图像处理芯片，输入到输出端延时低；支持多路同时解码。
7. 独有同步算法，同步性能更优，具备拼接精确同步功能，自动校准，与同系列输出节点搭配支持LCD、LED等拼接屏，不出现撕裂、错位现象。
8. 支持音频加解嵌，支持音视频同异步切换。
9. 客户端支持对输入信号进行OSD台标显示，信号裁剪，标注叠加，信号源反控。
10. 具备KVM坐席坐席权限管理等功能，实时性好，体验感好，KVM坐席视频输出与主机本地平均时延不超过60ms。
11. 选配光模块，支持光电互备，热备功能。
12. 具备POE供电与12V电源供电热备份功能。
13. 真分布式，无服务器，无需其他辅助设备、完全去中心化。
14. 选配服务平台设备和软件，支持运维管理功能。
15. 操作可视化，支持KVM和客户端可视化操作。
16. 支持界面个性化定制，满足音频、视频、灯光、空调、电源、窗帘等可控设备进行控制开关。软件集成度高。
17. OLED屏显示IP等信息，便利于快速识别。
1.3. 包装组成
Ø 1 x主机
Ø 4 x 机脚
Ø 1 x 说明书
Ø 1 x 合格证&保修卡
Ø 6 x 3PIN凤凰座子
& 说明：本机出厂前均作严格的包装处理，使用产品前请确认所订购产品及附件有无损坏、变形或缺失。如有损坏、不符或缺失，请与产品供应商联系。
1.3. KVM操作
通过分布式节点，把鼠标键盘信号编码成IP报文，由交换机进行远传到输入节点，解开成USB信号，电脑收到并执行复原的鼠标和键盘动作。此时操作过程的视频从输入源传递给坐席显示器。从而达到远程控制。
Ø 正常使用模式下：
500ms内按3次ctrl键，进入OSD坐席信号切换模式。
500ms内按3次Alt键，进入OSD视频墙模式。
500ms内按3次Shift键，进入OSD坐席间推送模式。
Ø 锁定屏幕模式下：
1) 按ENTER键：登录
2) 按TAB键：切换输入框（用户名/密码）
Ø OSD模式下：
主要功能：
1) 鼠标拖拽或双击切换信号源。
2) 鼠标拖拽给墙或其他坐席推送信号源。
3) 按ESC键：退出OSD模式，进入正常远程使用模式
4) 按HOME键：锁定屏幕
5) 扩展屏和非WINDOS系统，参数设置参考下一章，鼠标跨屏切换热键 ：ctrl +左右上下箭头
Ø 呼叫对讲
选用电容式麦克风，如下形态
https://detail.tmall.com/item.htm?_u=3230r72m8aab&id=661019790620&spm=a1z09.2.0.0.6a462e8dwiexKG&skuId=4937043382942

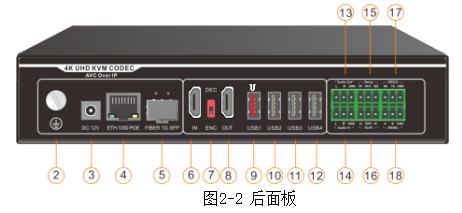

序号 | 名称 | 描述 |
2 | 接地螺丝 | 用于接地线 |
3 | DC 12V电源接口 | 12V2A直流电源母头接口，用于接DC 5.5*2.1规格的电源公头，与网络POE供电互备。 |
4 | ETH 1000 POE | 千兆网络接口，支持POE供电，接千兆交换机，与网络POE供电互备。出厂默认IP为192.168.*.* |
5 | FIBER 1G SFP | LC接口，波长：1310nm，1550nm，单模双纤，封装格式：SFP（1310nm,10km,LC)或SFP+（1310nm,10km,LC)或（1310nm,40km,LC)或（1550nm,80km,LC) |
6 | HDMI IN 视频输入接口 | 作为输入节点时，用于HDMI视频输入。 |
7 | 拨码开关 | 预留用于编码输入与解码输出模式切换下拨为ENC编码 ，作为输入节点，接信号源 预留上拨为DEC解码，作为输出节点，KVM坐席节点和IPC转发节点 |
8 | HDMI OUT 视频输出接口 | 作为输入节点时，用于输入信号环出 预留作为输出节点时，用于连接HDMI 输出端 |
9 | USB1 | 当输入（ENC）模式时，此接口PC接受控信号源主机的USB接口。用于传递鼠标键盘信号。 预留当输出（DEC）KVM模式时，此接口可接鼠标或键盘，普通输出节点，接口不起作用。 |
10 | USB2 | 当输入（ENC）模式时，此接口无效。 预留当输出（DEC）KVM模式时，此接口可接鼠标或键盘，普通输出节点，接口不起作用。 |
11 | USB3 | 当输入（ENC）模式时，此接口无效。 预留当输出（DEC）KVM模式时，此接口可接鼠标或键盘，普通输出节点，接口不起作用。 |
12 | USB4 | 当输入（ENC）模式时，此接口无效。 预留当输出（DEC）KVM模式时，此接口可接鼠标或键盘或U盘，普通输出节点，接口不起作用。 |
13 | Audio Out音频输出接口 | 3 Pin接口，用于模拟音频输出接口，L为左声道,R为右声道,GND为地 |
14 | Audio In音频输入接口 | 3 Pin模拟音频输入接口，L为左声道,R为右声道,GND为地 |
15 | RS232接口 | RS232串口3 Pin 接口，双向功能和网络侧直接透传，3pin接口分别是TX，RX和GND地接口。 |
16 | Relay接口 | 继电器接口，最大12V1A。IN为12V输入接口，OUT为12V输出接口。IN和OUT默认端口。 |
17 | IR/IO接口 | IR/IO复用3pin接口，IR和IO功能二选一。IR仅能接收或者发送。IO支持接收或者发送。IO模式下，IO有两路。IO为IO_0，IR接口为IO_1。 |
18 | RS485接口 | RS485串口3 Pin 接口，双向功能和网络侧直接透传，3pin接口分别是A，B和GND地接口。 |
说明：
IR工作在接收时，占用资源较多，仅用于学习红外，节点日常工作情况下不进行IR接收工作。
