本产品是一款高性能的智能混合矩阵控制一体机,具备16路可自定义的输入/输出通道。本产品可自动检测识别板卡类型,支持输入输出通道路数非对称配置。兼容DVI、SDI、HDBaseT、HDMI等多种无缝板卡,灵活搭配,即插即用,可实现不同格式的信号混合使用。设备受控方式灵活多样:触控面板控制、IR遥控控制、RS232指令控制、TCP/IP网口指令控制和GUI用户操作界面控制。稳定可靠的扩展功能、简便的安装方式使其具有很高的性价比。本产品还具有中控功能,操作简单,五步轻松完成配置,就可以灵活的控制受控场所内所有的设备、环境设备等;包括音频/视频会议,投影机、VCR和DVD播放机、灯光、温度控制器和在其他更大区域常见的电子设备。
1.1 功能介绍
本产品是一款高性能的智能混合矩阵控制一体机,具备16路可自定义的输入/输出通道。本产品可自动检测识别板卡类型,支持输入输出通道路数非对称配置。兼容DVI、SDI、HDBaseT、HDMI等多种无缝板卡,灵活搭配,即插即用,可实现不同格式的信号混合使用。设备受控方式灵活多样:触控面板控制、IR遥控控制、RS232指令控制、TCP/IP网口指令控制和GUI用户操作界面控制。稳定可靠的扩展功能、简便的安装方式使其具有很高的性价比。本产品还具有中控功能,操作简单,五步轻松完成配置,就可以灵活的控制受控场所内所有的设备、环境设备等;包括音频/视频会议,投影机、VCR和DVD播放机、灯光、温度控制器和在其他更大区域常见的电子设备。
本产品广泛应用于计算机领域、监控领域、大屏幕广告、会议系统、医疗设备、教育和银行证券系统等音视频切换灵活性强、需求强等领域。
1.2 功能特性
内置中控加高清矩阵切换功能;
信号切换端口:16路可自定义的输入/输出通道,可自由组合形成输入输出;
单卡单路设计,支持HDMI, DVI-I, SDI, HDBaseT信号卡,且HDBaseT支持本地12V转PoE(48V)远端供电;
真正的无缝交叉切换,切换过程无黑屏、卡屏、抖动、撕裂等现象;
内置板卡智能识别技术,自动检测板卡类型,即插即用;
根据板卡与输出信号格式不同可自定义输出分辨率;
控制端口:RS-232 x 8(2路可设为RS-232/RS-422/RS-485),Relay x 8,IR x 8,I/O x 8、USB扩展 x 2、EC-BUS x 1、LAN x 1;
状态显示:前置液晶屏显示设备状态、IP地址,前置LED状态指示灯直观反映连接状态,前置红外学习窗口,LED灯显示串口发送/接收信号、红外发送信号、继电器开关信号、IO开关信号;支持当前设备输入输出通道状态查询功能;
主板卡处理速度:64位四核CPU1.2GHz;内存:1G,闪存:16G;
支持前置面板快速切换控制、RS-232控制、平板APP控制;支持前面板锁定功能;
支持双电源冗余设计;
支持7*24小时不断电运行。

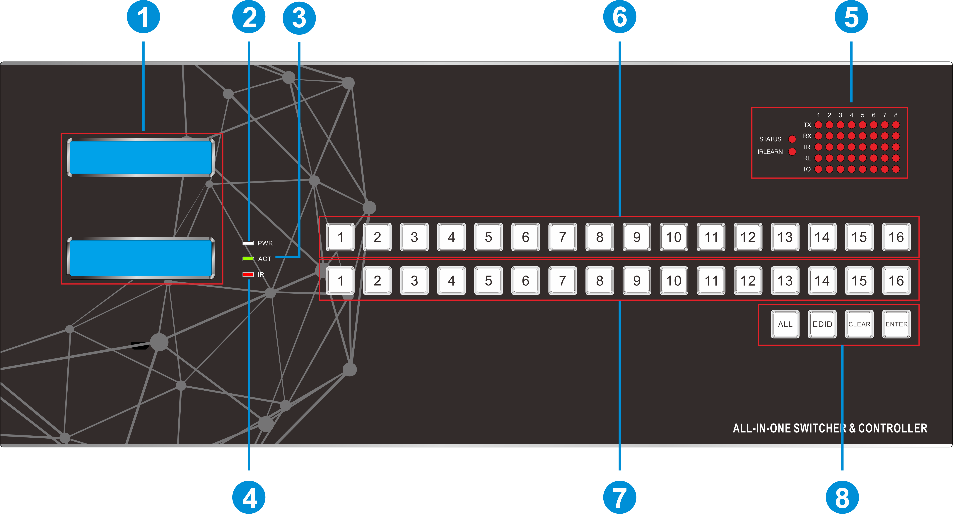

序号 | 名称 | 描述 |
① | LCD显示屏 | 蓝色背光,白色字体,显示系统实时操作状态。 |
② | 电源指示灯 | 通电:亮红色; 待机状态:亮绿灯; 断电:指示灯熄灭。 |
③ | ACT指示灯 | 有串口数据传输时,绿灯闪烁,闪烁后熄灭; 无串口数据传输时,指示灯熄灭; |
④ | IR 信号接收窗 | 前置红外学习功能,用于学习红外遥控器控制码。 |
⑤ | 8路TX LED指示灯 8路RX LED指示灯 8路IR LED 指示灯 8路RE LED指示灯 8路IO LED 指示灯 | TX:8路串口信号发送指示灯,当后端8路COM口进行控制信号的发送时,指示灯会对应亮起。 RX:8路串口信号接收指示灯,当后端8路COM口进行控制信号的反馈时,指示灯会对应亮起。 IR:外信号控制指示灯,当后端8路IR口进行控制信号的发送时,指示灯会对应亮起。 RE:8路继电器控制指示灯,当后端8路RELAY口进行控制时,亮为开,灭为关。 IO:8路触点控制指示灯,当后端8路I/O接收到外部信号时,亮为闭合,灭为断。 |
⑥ | INPUTS | 输入通道触控按键:1~16,共16个按键,分别从左到右从上到下一一对应后面板输入端。 |
⑦ | OUTPUTS | 输出通道触控按键:1~16,共16个按键,分别从左到右从上到下一一对应后面板输出端。 |
⑧ | MENU功能按键区 | All:全选按键 一路输入信号切换到所有输出通道; 所有输入通道切换至对应的输出通道; 所有输入学习一路输出的EDID数据。 |
EDID:EDID学习按键,用于输入端设备从输出端获取EDID数据。 | ||
CLEAR:清除按键,清除一个未完成动作,或退出查询状态。 | ||
ENTER: 命令确认按键; 进入查询状态按键,长按3秒或以上该按键进入系统查询状态。 |
