EXTKU600 是针对高通量卫星而设计的一款车载低轮廓动中通天线,具有增益高、机动性强、跟踪效果优越等特点，可满足载体在运动过程中实时跟踪目标卫星，与地面主站或其它小站实时不间断地进行话音、数据、图像等多媒体信息通信，满足公务市场应急车辆在移动条件下的通信需求。
产品概述
EXTKU600 是针对高通量卫星而设计的一款车载低轮廓动中通天线,具有增益高、机动性强、跟踪效果优越等特点，可满足载体在运动过程中实时跟踪目标卫星，与地面主站或其它小站实时不间断地进行话音、数据、图像等多媒体信息通信，满足公务市场应急车辆在移动条件下的通信需求。
产品特点
Ø 能够自动采集并实时输出载体的位置信息和姿态信息；
Ø 一键开机，天线自动定位定向，并自动跟踪用户设置的目标卫星；
Ø 多星位存储功能，可贮存 10 颗以上卫星的星位参数；
Ø 能够实时记录并显示天线的工作状态；
Ø 具有两种跟踪卫星方式：实时自动跟踪、手动跟踪；
Ø 具有掉电记忆和保护功能；
Ø 具有开机自检和故障告警功能；
Ø 可通过 OPENAMIP 协议实现跨波束自动切换；
Ø 高集成化，收发模块内置。
参数名称 | 指标说明 | |

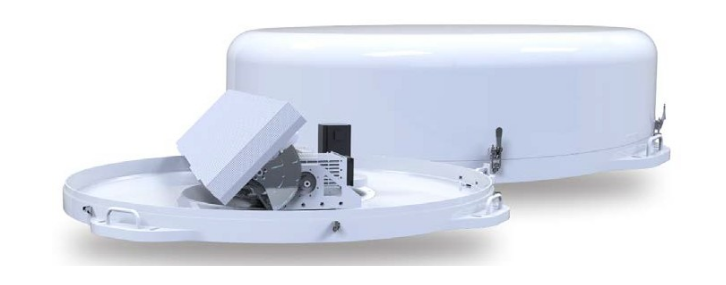

产品外观 | ||
产品颜色 | 白色（可定制） | |
外形尺寸 | Φ1300mm*300mm（直径×高） | |
重量 | ≤60Kg | |
应用场景 | ||
应用载体 | 车载应用 | |
工作频率 | RX：10.70～12.75GHz | TX：13.75～14.50GHz |
信号极化 | 线极化；接收、发射单独自动调整 | |
工作区域 | 卫星波束覆盖区域内 | |
产品性能 | ||
天线口径 | 0.6 米 | |
天线增益 | RX：35.20dBi@12.50Hz | TX：36.20dBi@14.25GHz |
工作方式 | ||
工作方式 | 远端 ACU 控制，动态行驶中自动跟踪入网 | |
入网时间 | ≤300 秒 | |
产品接口 | ||
电源输入 | AC220V，峰值功耗 200W(不包含功放) | |
调试接口 | 串口RS232 | |
业务接口 | 网口RJ-45 | |
安装方式 | 螺钉连接（天线底板预留安装孔位） | |
工作环境 | ||
环境温度 | -30℃～60℃ | |
环境湿度 | （95±3）% | |
